本實用新型涉及一種生產流水線，特別是涉及一種型材噴塑生產線。

　　背景技術：

　　隨著社會的發展，工廠對設備進行加工時，一般均是采用生產線生產，以增加各個工序流程時間的聯系，提高工作效率，在對設備進行噴塑的過程中，工廠均是采用人工噴塑，即：人員把待噴塑設備防止到箱體中，然后人員開啟噴塑設備，并手持噴塑槍對待噴塑設備進行噴塑，完成噴塑過程后，人員把噴塑好的設備拿出，此過程依次循環，實現對設備的噴塑，這種噴塑過程造成了時間的浪費，增加工作人員的使用量，因此需要一種噴塑生產線，提高噴塑效率。

　　技術實現要素：

　　本實用新型所要解決的技術問題是：克服現有技術的不足，提供一種結構簡單、通過流水線的方式，實現對設備的噴塑，并設置有噴塑粉末回收裝置，提高工作效率，并具有噴塑粉末回收利用功能的型材噴塑生產線。

　　本實用新型的技術方案是：一種型材噴塑生產線，包括機架，噴槍、氣槍和傳送帶，所述噴槍和氣槍相對設置在機架上，所述傳送帶呈矩形環繞噴槍和氣槍設置在機架上，所述傳送帶的一側設置有能夠在機架上滾動的滑輪，所述傳送帶的另一側設置有呈間隔排列的底座和支撐柱，所述底座和支撐柱與傳送帶之間設置有能夠伴隨滾動軸承轉動的滾動軸承，所述機架上設置有能夠使?jié)L動軸承轉動的摩擦帶，所述摩擦帶包括固定摩擦帶和轉動摩擦帶，所述固定摩擦帶設置在氣槍處的機架上，且傳送帶從氣槍和固定摩擦帶之間穿過，所述轉動摩擦帶設置在噴槍處噴槍與傳送帶之間的機架上，所述噴槍和氣槍處均設置有噴塑粉末回收裝置。

　　所述傳送帶為鏈條，所述傳送帶在四個齒輪的作用下呈矩形設置在機架上，四個齒輪中的一個齒輪通過減速機與電機連接，所述電機與控制裝置連接。

　　所述轉動摩擦帶通過電機和滾輪進行轉動，所述電機與控制裝置連接，所述電機與滾輪之間設置有減速機。

　　所述噴槍和氣槍通過管道與氣泵連接，所述噴槍通過管道與粉料瓶，且噴槍中設置有帶電管，所述氣泵和帶電管與控制裝置連接。

　　所述底座為圓形，且底座上設置有與之配合使用的圓形蓋體，所述蓋體的圓心處設置有圓孔，所述支撐柱上設置有能夠與蓋體上的圓孔配合使用的柱體。

　　所述噴槍上設置有能夠調整噴涂范圍的噴頭調整機構，所述噴頭調整機構為氣缸，所述機架上設置進行照明的燈具，燈具通過控制裝置進行控制。

　　本實用新型的有益效果是：

　　1、本實用新型通過流水線把噴塑設備和噴塑粉末回收設備連接起來，實現了流水化操作，提高了工作效率，較少工作人員的使用量。

　　2、本實用新型設置有鏈條，通過電機帶動鏈條，實現鏈條上待噴塑設備的移動，同時鏈條上設置有在機架上滾動的滑輪，較少了鏈條與機架的摩擦力。

　　3、本實用新型鏈條上設置有能夠轉動的滾動軸承，實現待噴塑設備的轉動，同時在氣槍和噴槍處設置有摩擦帶，通過鏈條的移動，實現滾動軸承在摩擦帶摩擦實現設置在鏈條上的待噴塑設備的轉動，實現自動噴塑。

　　4、本實用新型噴槍處設置有能夠調整噴涂范圍的噴頭調整機構，人員能夠根據待噴塑設備的情況對噴塑范圍進行調整。

　　5、本實用新型氣槍的設置，實現對待噴塑設備表面灰塵的處理，防止因灰塵的作用，影響噴涂質量。

　　6、本實用新型設置有噴塑粉末回收裝置，此裝置能夠?qū)姵龆嘤嗟姆勰┻M行回收，防止資源的浪費。

　　附圖說明：

　　圖1為型材噴塑生產線的主視圖。

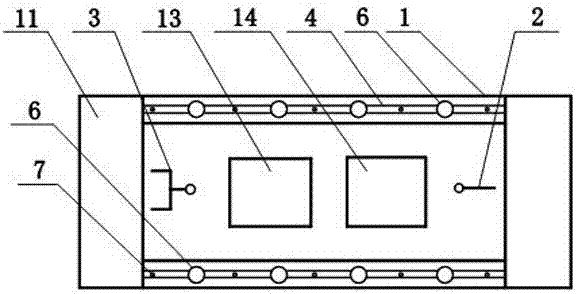

　　圖2為型材噴塑生產線的俯視圖。

　　圖3為沒有設置噴塑粉末回收裝置的俯視圖。

　　圖4為圖1中A的一種結構示意圖。

　　圖5為圖1中A的另一種結構示意圖。

　　具體實施方式：

　　實施例：參見圖1、圖2、圖3、圖4和圖5，圖中，1-機架，2-噴槍，3-氣槍，4-傳送帶，5-滑輪，6-底座，7-支撐柱，8-滾動軸承，9-固定摩擦帶，10-轉動摩擦帶，11-噴塑粉末回收裝置，12-齒輪，13-氣泵，14-粉料瓶,15-蓋體，16-待噴塑設備。

　　型材噴塑生產線，包括機架1，噴槍2、氣槍3和傳送帶4，噴槍2和氣槍3相對設置在機架1上，傳送帶4呈矩形環繞噴槍2和氣槍3設置在機架1上，傳送帶4的一側設置有能夠在機架1上滾動的滑輪5，傳送帶4的另一側設置有呈間隔排列的底座6和支撐柱7，底座6和支撐柱7與傳送帶4之間設置有能夠伴隨滾動軸承8轉動的滾動軸承8，機架1上設置有能夠使?jié)L動軸承8轉動的摩擦帶，摩擦帶包括固定摩擦帶9和轉動摩擦帶10，固定摩擦帶9設置在氣槍3處的機架1上，且傳送帶4從氣槍3和固定摩擦帶9之間穿過，轉動摩擦帶10設置在噴槍2處噴槍2與傳送帶4之間的機架1上，噴槍2和氣槍3處均設置有噴塑粉末回收裝置11。

　　傳送帶4為鏈條，傳送帶4在四個齒輪12的作用下呈矩形設置在機架1上，四個齒輪12中的一個齒輪通過減速機與電機連接，電機與控制裝置連接。

　　轉動摩擦帶10通過電機和滾輪進行轉動，電機與控制裝置連接，電機與滾輪之間設置有減速機。

　　噴槍2和氣槍3通過管道與氣泵13連接，噴槍2通過管道與粉料瓶14，且噴槍2中設置有帶電管，氣泵12和帶電管與控制裝置連接。

　　底座6為圓形，且底座6上設置有與之配合使用的圓形蓋體15，蓋體15的圓心處設置有圓孔，支撐柱7上設置有能夠與蓋體15上的圓孔配和使用的柱體。

　　噴槍2上設置有能夠調整噴涂范圍的噴頭調整機構，噴頭調整機構為氣缸，機架1上設置進行照明的燈具，燈具通過控制裝置進行控制。

　　噴塑粉末回收裝置11為能夠?qū)娝芊勰┻M行回收的設備；由于傳送帶4呈矩形設置在機架1上，氣槍3和噴槍2設置在傳送帶4的相對兩側，其中傳送帶4的另外相對兩側為待噴塑設備16的上料區和下料區（人員把待噴塑設備16放置在傳送帶4上和從傳送帶4上拿下），底座6和蓋體15兩者配合使用（待噴塑設備16放置在底座6和蓋體15之間，對待噴塑設備16側面的噴塑，防止塑粉從待噴塑設備16上下兩端口進入），底座6上放置有待噴塑設備16時，蓋體15放置在待噴塑設備16上，當?shù)鬃?上沒有放置待噴塑設備16時，蓋體15放置在支撐柱7上（支撐柱7通過蓋體15上的圓孔進行支撐固定）。

　　使用時，人員通過控制裝置操作傳送帶4、噴槍2、氣槍3和噴塑粉末回收裝置11進行工作，人員在上料區和下料區進行工作。

　　以上所述，僅是本實用新型的較佳實施例而已，并非對本實用新型作任何形式上的限制，凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本實用新型技術方案的范圍內。

　　技術特征：

　　1.一種型材噴塑生產線，包括機架，噴槍、氣槍和傳送帶，其特征是：所述噴槍和氣槍相對設置在機架上，所述傳送帶呈矩形環繞噴槍和氣槍設置在機架上，所述傳送帶的一側設置有能夠在機架上滾動的滑輪，所述傳送帶的另一側設置有呈間隔排列的底座和支撐柱，所述底座和支撐柱與傳送帶之間設置有能夠伴隨滾動軸承轉動的滾動軸承，所述機架上設置有能夠使?jié)L動軸承轉動的摩擦帶，所述摩擦帶包括固定摩擦帶和轉動摩擦帶，所述固定摩擦帶設置在氣槍處的機架上，且傳送帶從氣槍和固定摩擦帶之間穿過，所述轉動摩擦帶設置在噴槍處噴槍與傳送帶之間的機架上，所述噴槍和氣槍處均設置有噴塑粉末回收裝置。

　　2.根據權利要求1所述的型材噴塑生產線，其特征是：所述傳送帶為鏈條，所述傳送帶在四個齒輪的作用下呈矩形設置在機架上，四個齒輪中的一個齒輪通過減速機與電機連接，所述電機與控制裝置連接。

　　3.根據權利要求1所述的型材噴塑生產線，其特征是：所述轉動摩擦帶通過電機和滾輪進行轉動，所述電機與控制裝置連接，所述電機與滾輪之間設置有減速機。

　　4.根據權利要求1所述的型材噴塑生產線，其特征是：所述噴槍和氣槍通過管道與氣泵連接，所述噴槍通過管道與粉料瓶，且噴槍中設置有帶電管，所述氣泵和帶電管與控制裝置連接。

　　5.根據權利要求1所述的型材噴塑生產線，其特征是：所述底座為圓形，且底座上設置有與之配合使用的圓形蓋體，所述蓋體的圓心處設置有圓孔，所述支撐柱上設置有能夠與蓋體上的圓孔配合使用的柱體。

　　6.根據權利要求1所述的型材噴塑生產線，其特征是：所述噴槍上設置有能夠調整噴涂范圍的噴頭調整機構，所述噴頭調整機構為氣缸，所述機架上設置進行照明的燈具，燈具通過控制裝置進行控制。

　　技術總結

　　本實用新型公開了一種型材噴塑生產線，包括機架，噴槍、氣槍和傳送帶，噴槍和氣槍相對設置在機架上，傳送帶呈矩形環繞噴槍和氣槍設置在機架上，傳送帶的一側設置有能夠在機架上滾動的滑輪，傳送帶的另一側設置有呈間隔排列的底座和支撐柱，底座和支撐柱與傳送帶之間設置有能夠伴隨滾動軸承轉動的滾動軸承，機架上設置有能夠使?jié)L動軸承轉動的摩擦帶，摩擦帶包括固定摩擦帶和轉動摩擦帶，固定摩擦帶設置在氣槍處的機架上，且傳送帶從氣槍和固定摩擦帶之間穿過，轉動摩擦帶設置在噴槍處噴槍與傳送帶之間的機架上；本實用新型通過流水線把噴塑設備和噴塑粉末回收設備連接起來，實現了流水化操作，提高了工作效率，較少工作人員的使用量。
